準備するもの

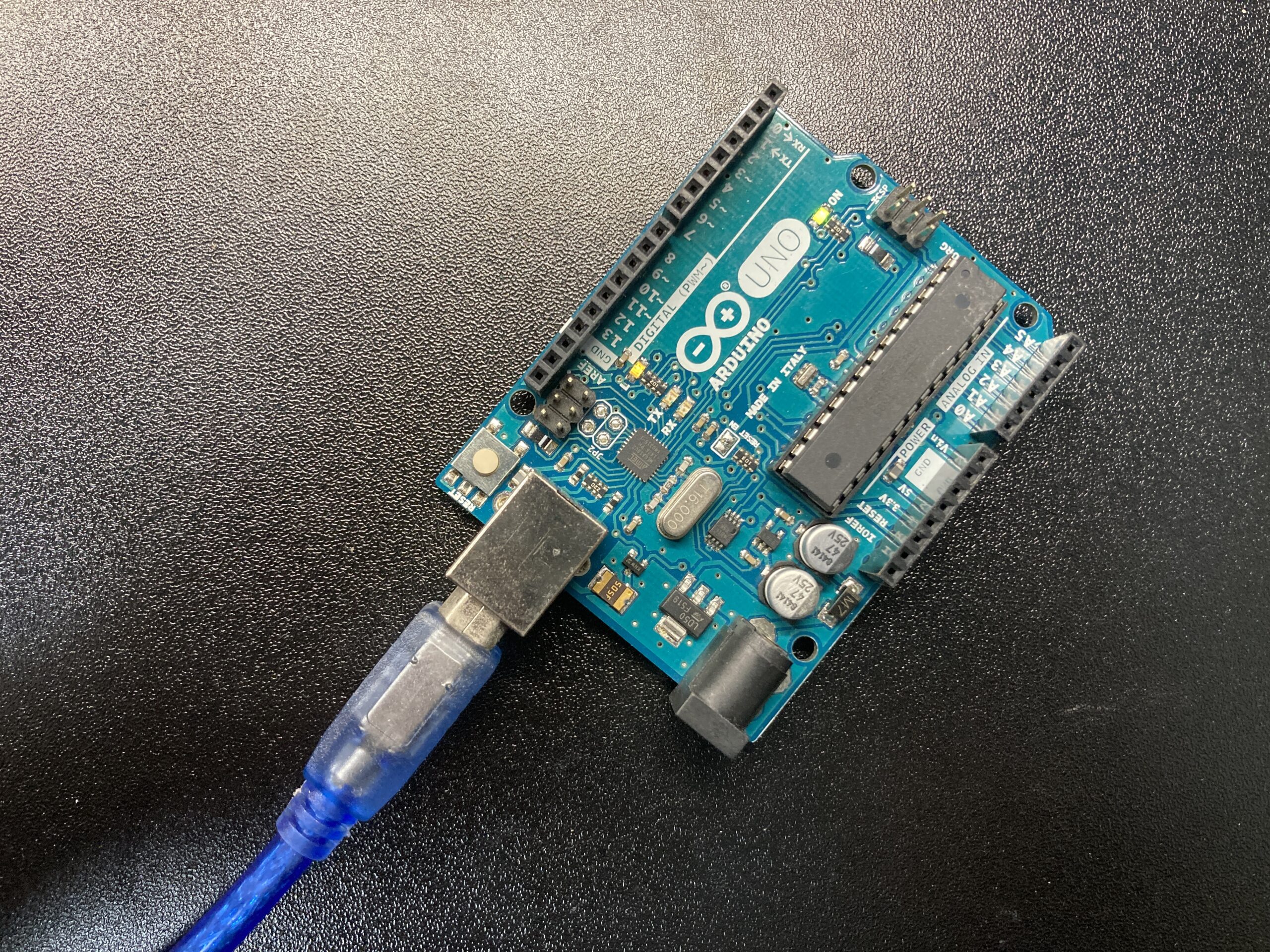

- Arduino Uno R3
回路図の説明

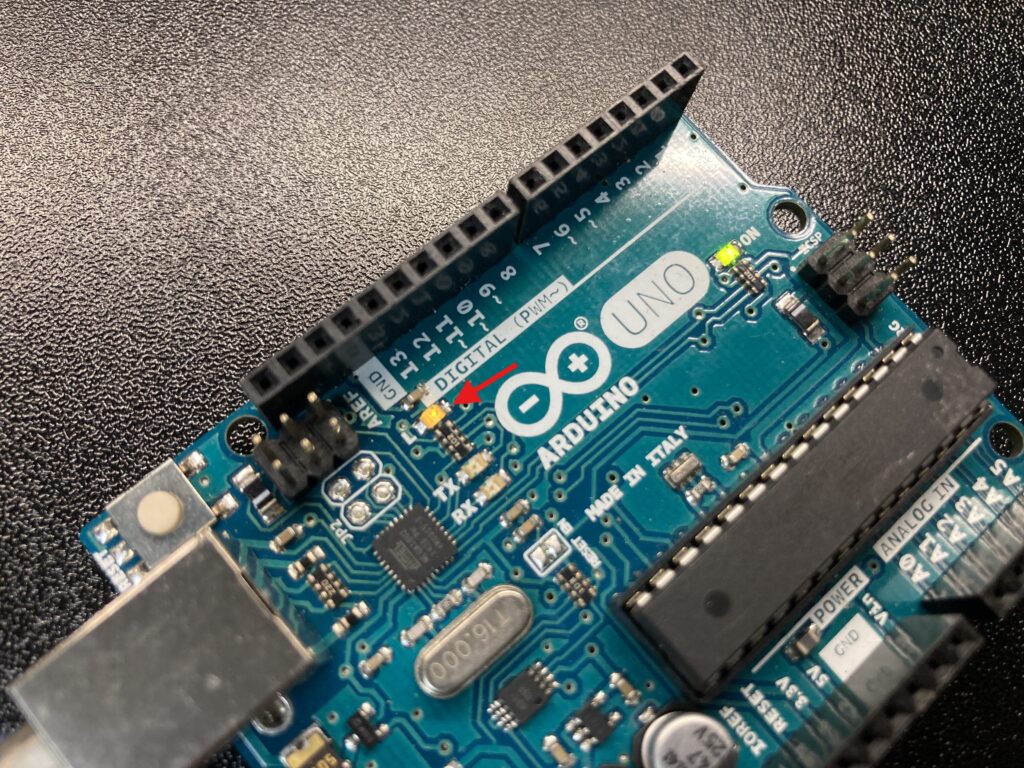

今回は、Arduino Unoを使用するため、基板上のLED（13番ピン）を使用します。
Arduinoプログラムコード
// LEDを接続するピン番号を定義
const int ledPin = 13; // 多くのArduinoボードでは13番ピンにLEDが内蔵されています
void setup() {
pinMode(ledPin, OUTPUT); // 13番ピンを出力モードに設定
}
void loop() {
digitalWrite(ledPin, HIGH); // LEDを点灯
delay(1000); // 1秒待つ（1000ミリ秒）
digitalWrite(ledPin, LOW); // LEDを消灯
delay(1000); // 1秒待つ
}上記のプログラムを実行すると1秒間隔で基板上のLEDが点滅します。
コードの解説
| 部分 | 説明 |
|---|---|
const int ledPin = 13; | LED用のピン番号を変数に設定。後からピン番号を変えるのが簡単になる |
pinMode(ledPin, OUTPUT); | ピンを「出力」に設定する初期化処理。setup()内で1回だけ実行 |
digitalWrite(ledPin, HIGH); | LEDを点灯する命令 |
delay(1000); | 指定した時間（ミリ秒）待つ。ここでは1秒 |
digitalWrite(ledPin, LOW); | LEDを消灯する命令 |
